3 단계 전기 시스템에서 DIN 레일 타임 스위치를 연결하는 방법은 무엇입니까?

3 단계 전기 시스템에서 DIN 레일 타임 스위치를 연결하는 방법은 무엇입니까?

DIN 레일 타임 스위치의 공급 업체로서 저는 3 단계 설정을 포함한 다양한 전기 시스템을 사용하는 특권을 가졌습니다. 3 단계 전기 시스템에 DIN 레일 타임 스위치를 연결하려면 스위치와 전기 인프라 모두에 대한 명확한 이해가 필요합니다. 이 블로그에서는 과정을 단계별로 안내합니다.

3 단계 전기 시스템 이해

연결 프로세스에 뛰어 들기 전에 3 단계 전기 시스템이 무엇인지 이해하는 것이 중요합니다. 3 단계 시스템은 서로 120도 씩 위상을 벗어난 3 개의 교대 전류 (AC)로 구성됩니다. 이 유형의 시스템은 일반적으로 산업 및 상업 환경에서 사용됩니다. 단일 위상 시스템보다 더 효율적으로 전력을 제공 할 수 있기 때문입니다.

3 단계는 일반적으로 상 A, 상 B 및 상 C로 표시됩니다. 중성 도체는 전류에 대한 반환 경로를 제공하는 반면,지면 도체는 안전 목적으로 사용되어 전기 결함으로부터 보호됩니다.

DIN 레일 타임 스위치의 유형

자체 기능과 응용 프로그램을 갖춘 여러 유형의 DIN 레일 타임 스위치가 있습니다.

• 기계식 DIN 레일 타임 스위치:이 스위치는 기어 및 캠과 같은 기계 구성 요소를 사용하여 스위칭 시간을 제어합니다. 기본 시간 제어가 필요한 응용 분야에서 간단하고 신뢰할 수 있으며 종종 사용됩니다. 그들에 대해 더 배울 수 있습니다여기.

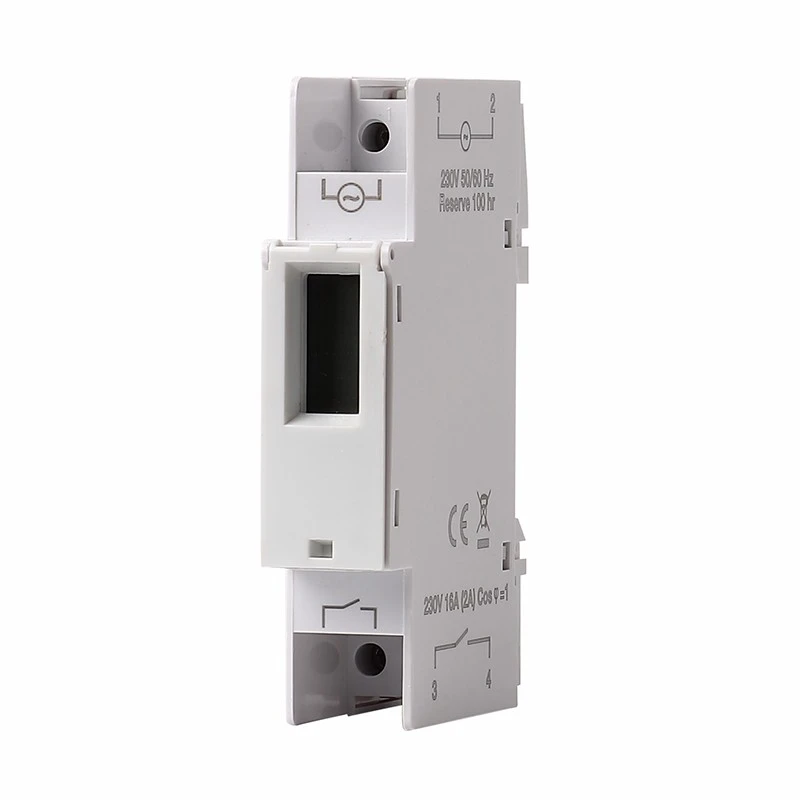

• 디지털 DIN 레일 타임 스위치: 디지털 타임 스위치는 프로그래밍 가능성, 다중 스위칭 일정 및 다양한 시간 간격을 설정하는 기능과 같은 고급 기능을 제공합니다. 정확한 시간 제어가 필요한보다 복잡한 응용 프로그램에 적합합니다. 체크 아웃디지털 DIN 레일 타임 스위치자세한 내용은.
• Wi -Fi DIN 레일 타임 스위치:이 스위치는 Wi -Fi 네트워크를 통해 원격으로 제어 할 수 있습니다. 이를 통해 스마트 폰, 태블릿 또는 컴퓨터에서 스위칭 일정을 쉽게 모니터링하고 조정할 수 있습니다. Wi -Fi DIN 레일 타임 스위치의 기능을 탐색하려면 방문하십시오.Wi -Fi DIN 레일 타임 스위치.

사전 - 연결 준비

DIN 레일 타임 스위치를 연결하기 전에 몇 가지 예방 조치를 취해야합니다.

1. 전원 끄기: 3 단계 전기 시스템에 대한 전원이 완전히 꺼져 있는지 확인하십시오. 이렇게하면 연결 프로세스 중에 전기 충격 또는 단락을 방지합니다.
2. 도구를 수집하십시오: 드라이버, 와이어 스트리퍼 및 플라이어와 같은 기본 전기 도구가 필요합니다. 이러한 도구가 양호하고 전기 시스템 작업에 적합한 지 확인하십시오.
3. 매뉴얼을 읽으십시오: DIN 레일 타임 스위치의 설치 매뉴얼을주의 깊게 읽으십시오. 매뉴얼은 특정 모델에 대한 특정 지침 및 다이어그램을 제공합니다.

DIN 레일 타임 스위치 연결

다음 단계는 3 단계 전기 시스템에서 DIN 레일 타임 스위치를 연결하는 일반적인 프로세스를 설명합니다.

1. 스위치를 장착하십시오: 먼저 DIN 레일에 DIN 레일 타임 스위치를 장착하십시오. 대부분의 스위치는 레일에 쉽게 스냅하도록 설계되었습니다. 스위치가 안전하게 첨부되어 있는지 확인하십시오.
2. 도체를 식별하십시오: 전기 패널의 3 상 도체기 (상 A, 상 B 및 상 C), 중성 도체 및 지형 도체를 식별합니다. 위상 도체는 일반적으로 일부 국제 표준에서 갈색, 검은 색 및 회색과 같이 다르게 착색됩니다. 중성 도체는 종종 파란색이며, 지형 도체는 녹색 - 노란색입니다.
3. 입력을 연결하십시오: DIN 레일 타임 스위치의 입력 단자를 적절한 위상 도체에 연결하십시오. 스위치에는 각 단계에 대해 특정 터미널이 표시되어있을 수 있습니다. 터미널 나사를 사용하여 도체를 단단히 연결하십시오.
4. 중립 연결 (필요한 경우): 일부 DIN 레일 타임 스위치에는 중립적 인 연결이 필요합니다. 이 경우 중립 도체를 스위치의 지정된 중립 단자에 연결하십시오.
5. 출력을 연결하십시오: 스위치의 출력 단자를 하중에 연결합니다. 하중은 모터, 조명 시스템 또는 제어하려는 다른 전기 장치 일 수 있습니다. 다시 말하면 터미널 나사를 사용하여 연결을 고정하십시오.
6. 스위치를 접지하십시오: DIN 레일 타임 스위치의 접지 터미널을 전기 패널의지면 도체에 연결하십시오. 이를 통해 스위치와 전체 전기 시스템의 안전성이 보장됩니다.

시간 스위치 프로그래밍

DIN 레일 타임 스위치가 연결되면 원하는 스위칭 일정을 설정하도록 프로그래밍해야합니다.

1. 프로그래밍 모드에 액세스하십시오: 스위치 유형에 따라 프로그래밍 모드에 들어가려면 특정 버튼이나 버튼 조합을 눌러야 할 수도 있습니다.
2. 시간을 설정하십시오: 스위치에서 현재 시간을 설정하십시오. 이것은 정확한 스케줄링에 중요합니다.
3. 스위칭 일정을 정의하십시오: 스위치가 켜지거나 끄는 시간을 정의하십시오. 평일, 주말 또는 특정 요일에 대한 다양한 일정을 설정할 수 있습니다.
4. 설정을 저장하십시오: 일정을 프로그래밍 한 후 설정을 저장하십시오. 그런 다음 스위치는 프로그래밍 된 일정에 따라 작동합니다.

연결 테스트

연결 및 프로그래밍을 완료 한 후 DIN 레일 타임 스위치를 테스트하는 것이 중요합니다.

1. 전원 켜기: 세상 전기 시스템으로 전원을 조심스럽게 켜십시오.
2. 스위칭을 확인하십시오:로드를 관찰하여 프로그래밍 일정에 따라 켜지거나 끄는 지 확인하십시오. 문제가 있으면 두 번 - 연결 및 프로그래밍 설정을 확인하십시오.

문제 해결

DIN 레일 타임 스위치의 연결 또는 작동 중에 문제가 발생하면 다음은 몇 가지 일반적인 문제 해결 단계입니다.

1. 힘이 없습니다: 전원이 스위치에 올바르게 연결되어 있는지 확인하십시오. 입력 도체가 단단히 첨부되어 있고 느슨한 연결이 없는지 확인하십시오.
2. 잘못된 스위칭: 올바른 시간에 스위치가 전환되지 않으면 프로그래밍 설정을 확인하십시오. 시간이 올바르게 설정되고 스위칭 일정이 원하는대로 정의되어 있는지 확인하십시오.
3. 전기 결함: 단락 또는 과열과 같은 전기 결함이있는 경우 즉시 전원을 끄고 연결에 손상의 징후가 있는지 확인하십시오.

결론

DIN 레일 타임 스위치를 3 단계 전기 시스템에 연결하는 것은 신중한 계획과 실행이 필요한 작업입니다. 이 블로그에 요약 된 단계를 따르면 스위치의 성공적인 연결 및 안정적인 작동을 보장 할 수 있습니다. 기계식, 디지털 또는 Wi -Fi DIN 레일 타임 스위치를 선택하든 연결 프로세스를 이해하고 스위치를 올바르게 프로그래밍하는 것이 전기 부하에 대한 원하는 시간 제어를 달성하는 데 중요합니다.

3 단계 전기 시스템을위한 DIN 레일 타임 스위치 구매에 관심이 있다면 도와 드리겠습니다. 광범위한 고품질 스위치는 다양한 응용 프로그램 요구 사항을 충족 할 수 있습니다. 귀하의 특정 요구에 대해 논의하고 조달 협상을 시작하려면 저희에게 연락하십시오.

참조

• 전기 설치 핸드북, Schneider Electric
• 국가 전기 코드 (NEC)
